Golay Cell 高莱探测器高莱盒探测器 GC-1P GC-1D太赫兹探测器

更新：2025-11-20 09:59:06??????点击：

品牌：???Tydex
型号：???GC-1P GC-1D GC-1T

产品介绍

高莱盒 Golay Cell探测器高莱探测器高莱盒探测器

产品简介
俄罗斯Tydex公司由俄罗斯科学院约费物理技术研究所的前科学家组建。 Tydex 公司专业订制生产的 THz 探测器和光学元件。Golay Cell高莱盒探测器是有效的太赫兹探测器之一。该产品在室温下具有优异的灵敏度，并具有宽波长范围内平坦光学的响应。高莱盒（Golay Cell）系列太赫兹探测器是在室内制造并且独立校准。该产品包括一个探头和一个电源以及一个数据采集模块。滤波器支架可选。各种HRFZ-Si和TPX材料做成的THZ光学元件如低通滤波片，聚乙烯偏振片，窗口镜，透镜以及分光片可以满足不同的THZ应用。我们也提供软硬件组件来把高莱盒探测器Golay Cell产生的模拟信号转变成数字信号。该组件包含一个特殊的软件和一个电路单元，并可通过USB线和个人电脑相连。可用于检测，处理和分析光声信号。

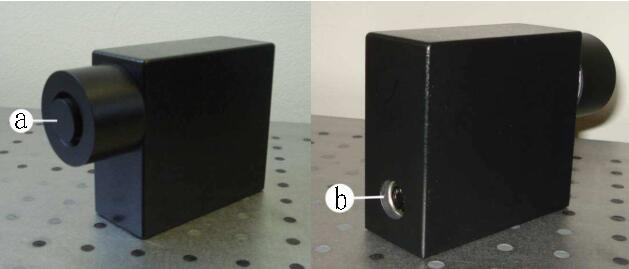

a) 入射锥和入射窗; b) 连接GC-PS/ 1的插座;

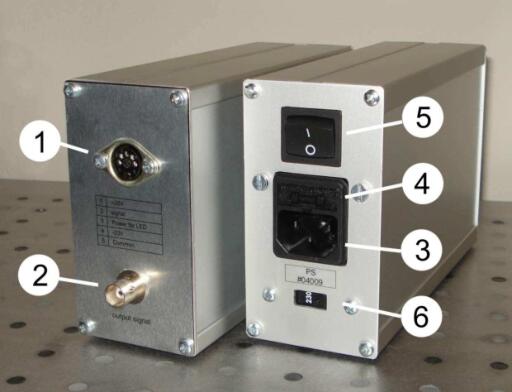

1) 连接高莱盒 Golay Cell的插座; 2)连接Golay Cell信号输出的插座; 3)连接电源线插座; 4)保险丝; 5)开启/关闭开关; 6)电压选择开关230/115V

高莱盒探测器 Golay cell原理介绍：

调制后的入射光束通过入射锥1和入射窗2，达到半透明膜3室中间。膜吸收的能量加热腔室中的气体，气体扩张压力引起相应的调制振荡频率。振荡频率通过4到达作为镜像膜5（腔室的壁），同时作为光学麦克风的反射镜。发光二极管9，作为光学麦克风，发射投影的图像。经过镜像膜冷凝器6和光纤光栅7的上半部分，其光栅的位于透镜8的聚焦平面上。经过镜像膜5反射，反射光重新通过光纤光栅7的下半部分，然后经过反射镜10和振动板11，最后重新聚焦到光电二极管12上。这是由于气体压力变化引起膜振动，从而由9发射的光周期性地通过光栅的下半部分，最终聚焦到光电二极管。

前置放大器由一个运算放大器和一个双FET构成，其作用是振荡光电流转换成交流电信号，光电二极管的负载电阻器被连接到放大器的负反馈电路。通过一条连接电缆被提供到一个外部的记录和/或显示装置的输入信号的电压。

高莱盒探测器 Golay Cell使用方法简介:

由于高莱盒太赫兹探测器（Golay Cell）是设计用来处理正弦调制信号，所以需要光学斩波器调制入射光的信号。光学斩波器需要提前准备好并打开（请查看光学斩波器操作说明）。

其中经典单束实验过程如下：光源发出单束光，经过光学斩波器叶片调制，调制光束达到高莱盒太赫兹探测器（Golay Cell）的入射锥后，通过入射窗口中，然后被检测到。根据实验任务，在实验过程中调制频率可以是恒定或者变化的。在后者情况下，将斩波器与记录显示设备连接后，可以记录探测器调制频率实时响应信号。

高莱盒 Golay Cell 太赫兹探测器规格参数：

参数型号	Golay Cell(GC-1P)	Golay Cell(GC-1T)	Golay Cell(GC-1D)
入口窗片材料	高密度聚乙烯 (HDPE)	聚 4-甲基戊烯 (TPX)	金刚石
工作波长	15～8000 μm	0.3～6.5 μm & 13～8000μm	0.4～8000 μm
入射锥直径	11.0 mm
入射窗直径	6.0 mm
额定探测功率	<10uW，更大功率需要使用衰减器
调制频率	15 ± 5Hz
光学响应	典型值：1×10⁵V/W
响应速度	典型值：30ms
等效噪声功率	典型值NEP=1.4×10^-10W/Hz ^1/2
操作温度	5-40℃
尺寸	L×W×H=126×45×87mm³
应用	中红外和THz	紫外-近红外和THz	可见光到THz

Golay Cell高莱盒探测器响应度 VS 调制频率曲线：

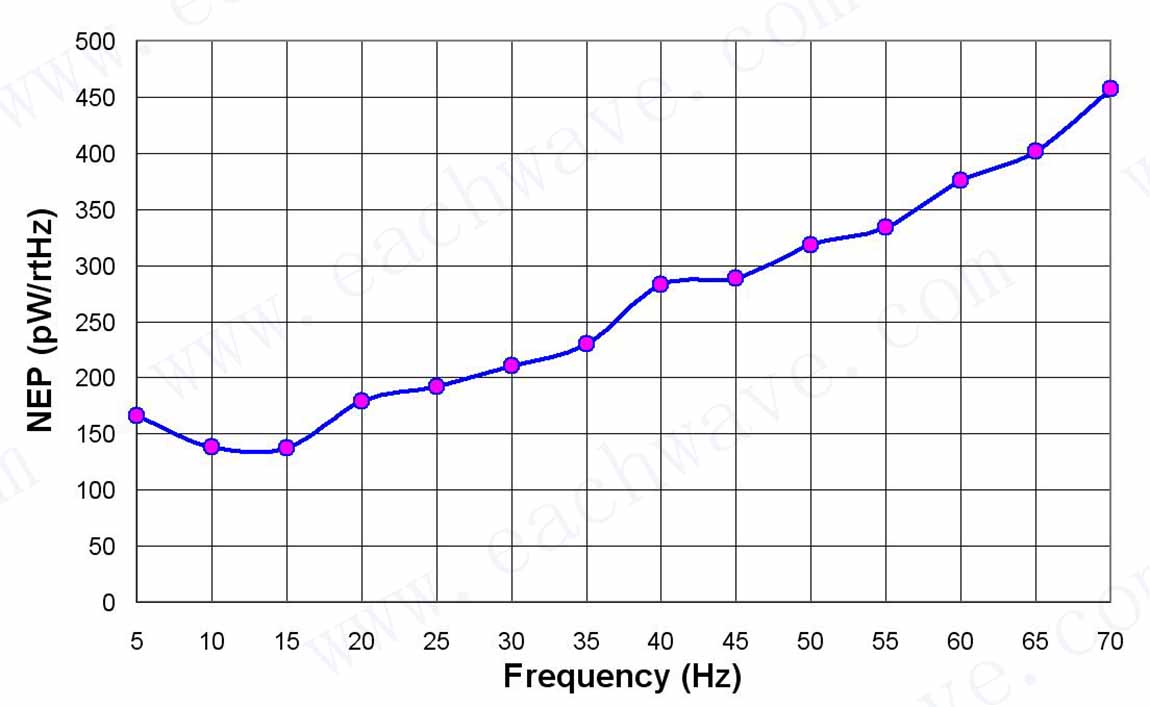

Golay Cell高莱盒探测器NEP VS 调制频率曲线：
